Calculo de Carga

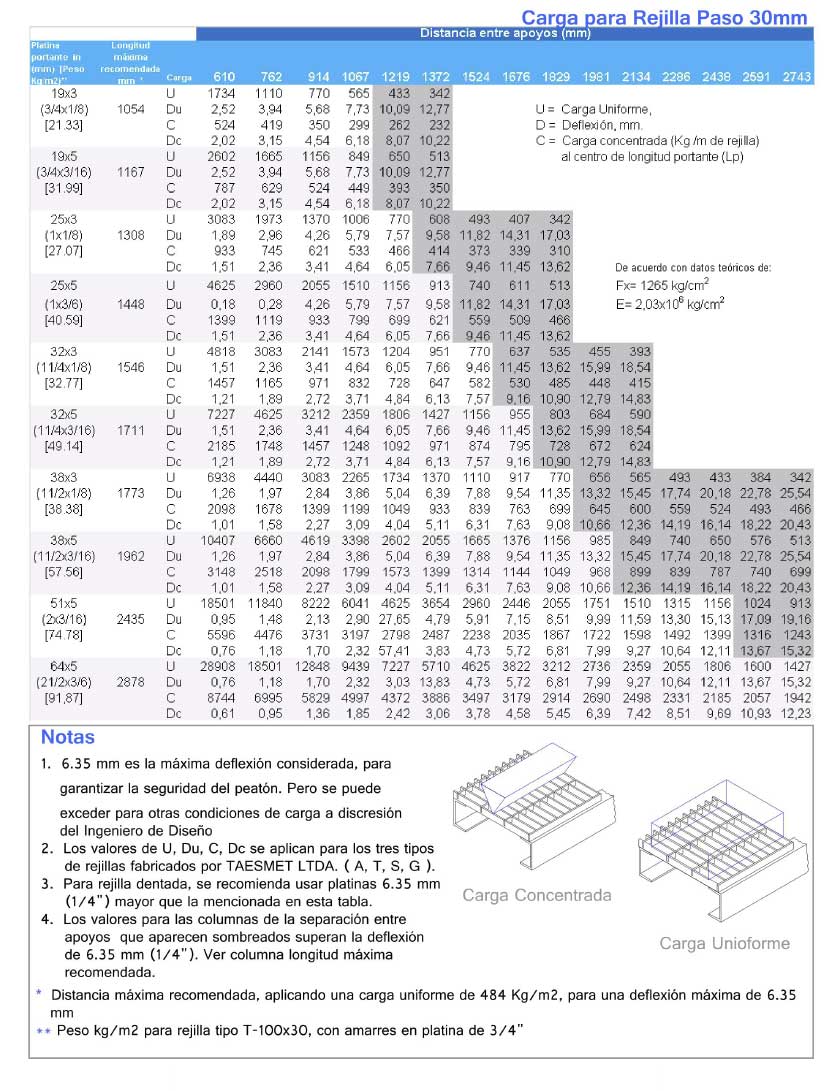

Carga para Rejilla Paso 30mm

Platina Portante (mm) [Peso Kg/m²]	Longitud máxima recomendada mm *	Carga	610	762	914	1067	1219	1372	1524	1676	1829	1981	2134	2286	2438	2591	2743
19x3 (3/4x1/8) [21.33]	1054	U	1734	1110	770	565	433	342	U = Carga Uniforme D = Deflexión, mm C = Carga concentrada (Kg/m de rejilla) al centro de longitud portante (Lp)
		Du	2,52	3,94	5,68	7,73	10,09	12,77
		C	524	419	350	299	262	232
		Dc	2,02	3,15	4,54	6,18	8,07	10,22
19x5 (3/4x3/16) [31.99]	1167	U	2602	1665	1156	849	650	513
		Du	2,52	3,94	5,68	7,73	10,09	12,77
		C	787	629	524	449	393	350
		Dc	2,02	3,15	4,54	6,18	8,07	10,22
25x3 (1x1/8) [27.07]	1308	U	3083	1973	1370	1006	770	608	493	407	342	De acuerdo con datos teóricos de: Fx = 1265 kg/cm² E = 2.03x10⁶ kg/cm²
		Du	1,89	2,96	4,26	5,79	7,57	9,58	11,82	14,31	17,03
		C	933	745	621	533	466	414	373	339	310
		Dc	1,51	2,36	3,41	4,64	6,05	7,66	9,46	11,45	13,62
25x5 (1x3/16) [40.59]	1448	U	4625	2960	2055	1510	1156	913	740	611	513
		Du	0,18	0,28	4,26	5,79	7,57	9,58	11,82	14,31	17,03
		C	1399	1119	933	799	699	621	559	509	466
		Dc	1,51	2,36	3,41	4,64	6,05	7,66	9,46	11,45	13,62
32x3 (1 1/4x1/8) [32.77]	1546	U	4818	3083	2141	1573	1204	951	770	637	535	455	393
		Du	1,51	2,36	3,41	4,64	6,05	7,66	9,46	11,45	13,62	15,99	18,54
		C	1457	1165	971	832	728	647	582	530	485	448	415
		Dc	1,21	1,89	2,72	3,71	4,84	6,13	7,57	9,16	10,90	12,79	14,83
32x5 (1 1/4x3/16) [49.14]	1711	U	7227	4625	3212	2359	1806	1427	1156	955	803	684	590
		Du	1,51	2,36	3,41	4,64	6,05	7,66	9,46	11,45	13,62	15,99	18,54
		C	2185	1748	1457	1248	1092	971	874	795	728	672	624
		Dc	1,21	1,89	2,72	3,71	4,84	6,13	7,57	9,16	10,90	12,79	14,83
38x3 (1 1/2x1/8) [38.38]	1773	U	6938	4440	3083	2265	1734	1370	1110	917	770	656	565	493	433	384	342
		Du	1,26	1,97	2,84	3,86	5,04	6,39	7,88	9,54	11,35	13,32	15,45	17,74	20,18	22,78	25,54
		C	2098	1678	1399	1199	1049	933	839	763	699	645	600	559	524	493	466
		Dc	1,01	1,58	2,27	3,09	4,04	5,11	6,31	7,63	9,08	10,66	12,36	14,19	16,14	18,22	20,43
38x5 (1 1/2x3/16) [57.56]	1962	U	10407	6660	4619	3398	2602	2055	1665	1376	1156	985	849	740	650	576	513
		Du	1,26	1,97	2,84	3,86	5,04	6,39	7,88	9,54	11,35	13,32	15,45	17,74	20,18	22,78	25,54
		C	3148	2518	2098	1799	1573	1399	1314	1144	1049	968	899	839	787	740	699
		Dc	1,01	1,58	2,27	3,09	4,04	5,11	6,31	7,63	9,08	10,66	12,36	14,19	16,14	18,22	20,43
51x5 (2x3/16) [74.78]	2435	U	18501	11840	8222	6041	4625	3654	2960	2446	2055	1751	1510	1315	1156	1024	913
		Du	0,95	1,48	2,13	2,90	27,65	4,79	5,91	7,15	8,51	9,99	11,59	13,30	15,13	17,09	19,16
		C	5596	4476	3731	3197	2798	2487	2238	2035	1867	1722	1598	1492	1399	1316	1243
		Dc	0,76	1,18	1,70	2,32	57,41	3,83	4,73	5,72	6,81	7,99	9,27	10,64	12,11	13,67	15,32
64x5 (2 1/2x3/16) [91.87]	2878	U	28908	18501	12848	9439	7227	5710	4625	3822	3212	2736	2359	2055	1806	1600	1427
		Du	0,76	1,18	1,70	2,32	3,03	13,83	4,73	5,72	6,81	7,99	9,27	10,64	12,11	13,67	15,32
		C	8744	6995	5829	4997	4372	3886	3497	3179	2914	2690	2498	2331	2185	2057	1942
		Dc	0,61	0,95	1,36	1,85	2,42	3,06	3,78	4,58	5,45	6,39	7,42	8,51	9,69	10,93	12,23

Notas Técnicas

6.35 mm es la máxima deflexión considerada, para garantizar la seguridad del peatón. Pero se puede exceder para otras condiciones de carga a discreción del Ingeniero de Diseño.
Los valores de U, Du, C, Dc se aplican para los tres tipos de rejillas fabricados por TAESMET S.A.S. (A, T, S, G).
Para rejilla dentada, se recomienda usar platinas 6.35 mm (1/4") mayor que la mencionada en esta tabla.
Los valores para las columnas de la separación entre apoyos que aparecen sombreados superan la deflexión de 6.35 mm (1/4"). Ver columna longitud máxima recomendada.

* Distancia máxima recomendada, aplicando una carga uniforme de 484 Kg/m2, para una deflexión máxima de 6.35 mm
** Peso kg/m2 para rejilla tipo T-100x30, con amarres en platina de 3/4"
